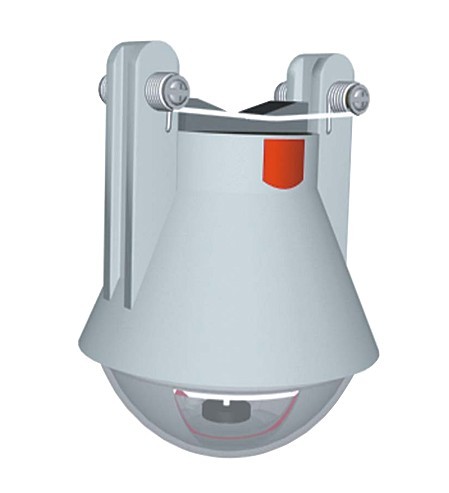

性能特点◆ 故障指示：正常运行时，窗口为白色显示；发生短路、接地故障时，窗口为红色显示。
◆ 在线运行：直接安装在线路上，免维护。
◆ 抗干扰强：信号不受线路、励磁涌流、高次谐波、电流波动、电缆分布电容旁路的影响。
◆ 自动复位：动作翻牌后，按设定时间自动复位。
◆ 带电装卸：带电装卸极其简单，不影响线路运行。 ■工作原理 架空线路短路故障判据（l）It≥280A It为突变量电流启动值（特殊电流可定做）（2）△I≥0.5I0 △I为电流变化率，I0为短路前线路电流（3）I＝0 I为线路故障后电流（4）0.02s≤△T≤3s △T为电流突变时间用于判别短路的故障指示原理图 由2＃线B相2、5、8指示器和C相3、6、9指示器翻红牌显示而11指示器和12指示器仍为白色，即可判断出D点发生短路故障。■技术指标◆ 适用电压等级： U≥6KV◆ 适用导线电流： I≤1000A◆ 适用导线线径： 25mm2≤d≤400mm2◆ 动作响应时间： 0.02S≤T≤3S◆ 静态功耗： ≤10μw◆ 动作复位时间： 6、12、24小时可选◆ 使用环境温度： －40℃≤T≤+75℃◆ 动作次数： ≥3000次◆ 重量： 400g■应用范围 ◆ 安装在长线路的中段和分支入口处，可指示线路故障区段及故障分支。
◆ 安装在变电站出口，可判明故障是否由用户原因造成。
◆ 安装在用户配变压进线处，可判明故障是否由用户原因造成。
◆ 安装在电缆与架空线连接处，可区分故障是否在电缆段. ■安装工具 图右下为TQ-J1到TQ-J5的安装工具，具体安装方法只需将一根绝缘棒置于安装工具底部，
把指示器的顶端螺栓拧开后放入安装工具中，再把指示器卡入电缆中即安装成功. ■推荐使用 《国家电力公司电网供电可靠性管理办法(试行)》明确指出：
…………
3.4.5 积极采用配电自动化技术。实施环网供电，缩短故障隔离时间，缩小停电范围。暂不
能实施配网自动化的地区应装设环网开关和分段开关。
3.4.6 有条件的地区可在线路上装设故障指示器，变电所内装设小电流接地选线装置，采用
电缆故障寻址器等，缩短查找故障点时间。
