一、概述
近年来,随着人们对环保意识的增强以及生态环境的不断改善,大自然中生活的鸟类种群、数量及活动范围也逐渐增大。由于我国输电架空线路大多运行在野外,不容易及时受到人力的监控,因此受鸟类活动的影响比较大。据国家电网有关部门统计,受鸟类在铁塔上筑巢、栖息引起的短路、跳闸等事故呈逐年上升趋势。鸟害事故的频繁发生,不仅使运行维护单位在人力、物力上蒙受较大的损失,重要的是电网的安全运行受到了严重的威胁。为提高电力系统输电线路运行的可靠性,避免由于鸟类筑巢而导致输电线路发生线路对地放电事故,有必要采取措施驱赶鸟类而又不伤害鸟类。
人耳最高只能感觉到大约16KHZ的声波,频率更高的声波就是超声波。人类受海豚、蝙蝠的启发,发明了声纳和雷达。而今天,超声波的应用范围已经很广泛。利用超声波驱鼠、虫由来已久,其效果也得到了实践的检验。

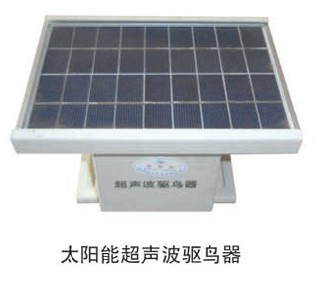

针对这一现象, TQ-QN6型超声波驱鸟器是一种专门为电力部门设计的驱鸟产品,主要适用于电力系统输电线路,变电站室外开关场地及其他需要驱赶鸟类的场合。产品通过发出的超声波来恶化鸟的生存环境,将其驱赶于杆塔之外筑巢,以达到杜绝鸟害,保证安全的目的。
超声波驱鸟器是利用进口单片机设计、制造的一种超低功耗的超声波发生系统。由它发出的超声波刺激鸟类的神经系统,破坏鸟类的生存环境,从而远离超声波覆盖的范围。由于该系统采用不断变化的超声波频率,和不同的工作机制,所以鸟类无法适应,保证了驱鸟效果的持久性。其特点是:低电压、超低功耗、性能可靠、使用寿命长、维修量小。
二、基本参数
(1) 电池电压:DC6V/4AH (7) 工作电流:<70mA
(2) 超声波声压:120dB (8) 静态电流:1mA
(3) 超声波发声器数量:4个φ38mm (9) 频率范围:16KHz~28 KHz
(4) 有效工作半径:12—25m (10) 环境温度:-40~+65℃
(5) 使用寿命:5年 (11) 规格尺寸:230*150*170(mm)
(6) 蓄电池无光照可用工作时间:10天 (12) 重量:约3kg
三、安装与使用
驱鸟器安装示意图
(1)将太阳能板朝上放置在铁塔的角钢横梁上;
(2)用不锈钢螺栓将固定夹件与驱鸟器联接固定在铁塔的角钢上;
(3)安装后,将电源开关打开,此时指示灯亮,持续一分钟左右进入工作状态;
(4)正常工作时驱鸟器按照“工作︰停止=2︰10”的速度工作,即工作2分钟,停止10分钟;
(5)驱鸟器超声波频率是16KHz~28KHz。2分钟的工作,一分钟是扫频,一分钟是定频。扫频是在16KHz~28KHz的频段中不断变换频点循环工作。循环速度是1秒,定频是工作时随机选取一个频点工作1分钟;
